一、模块来源

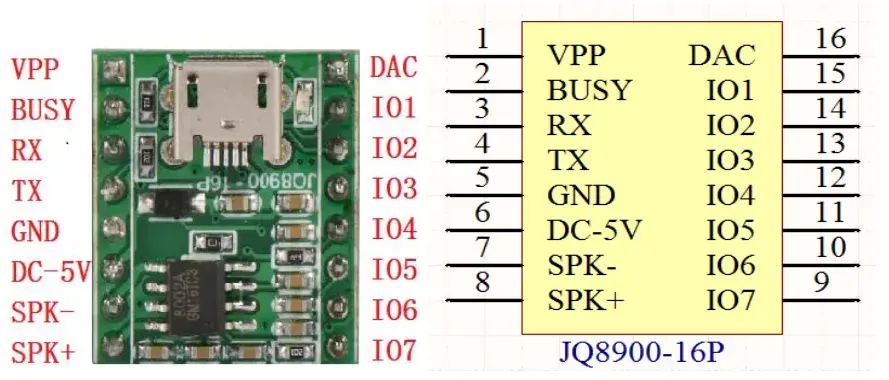

模块实物展示:
二、规格参数
输入电压:2.8V-5.5V
IO电压:3.3V(模块引脚输出电压)
额定电流:500uA~10mA
控制方式:串口
以上信息见厂家资料文件
三、移植过程
3.1查看资料
此芯片最大的优势在于能够灵活的更换 SPI-flash 内的语音内容,省去了传统语音芯片需要安装上位机更换语音的麻烦,SPI FLASH 直接模拟成 U 盘,跟拷贝 U 盘一样,非常方便。使得产品研发和生产变得便捷简单。一线串口控制模式、RX232 串口控制可选,为研发提供更多的选择性。
USB 数据线连接芯片,插上电脑,电脑会自动识别,如下图所示:出厂内部自带了10首语音。
注意语音内容不可太长,防止内存不够。
电脑自动识别
U盘内部
该模块分有单独IO控制、一线串行控制、两线串口控制。
单独IO口控制
如果需要更新语音,把要放置的声音拷贝过去按照相应格式命名即可。按 5 位数字进行命名,即 00001、00002......00007。

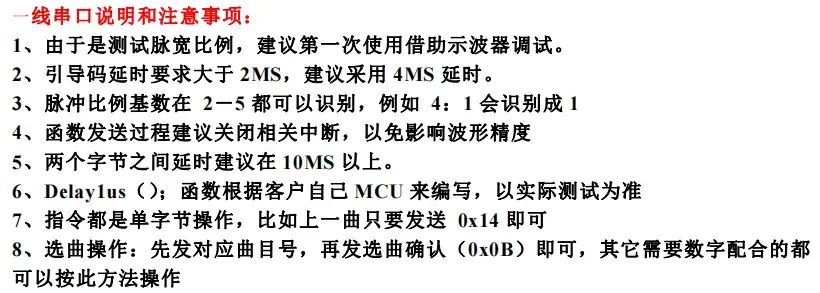

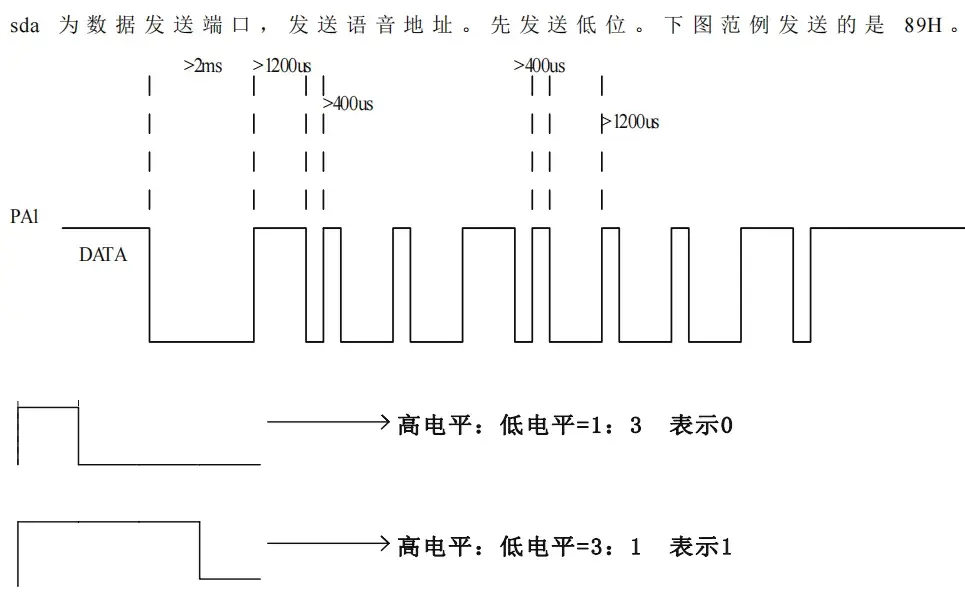

一线串行控制

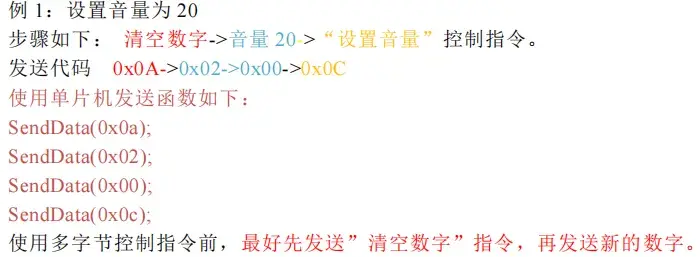

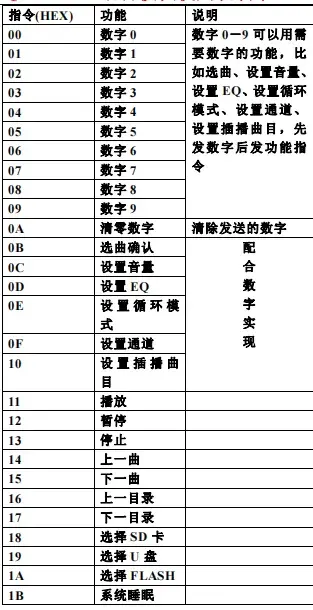

两线串口控制
波特率为 9600,数据位:8 ,停止位 1 位,检验位 N

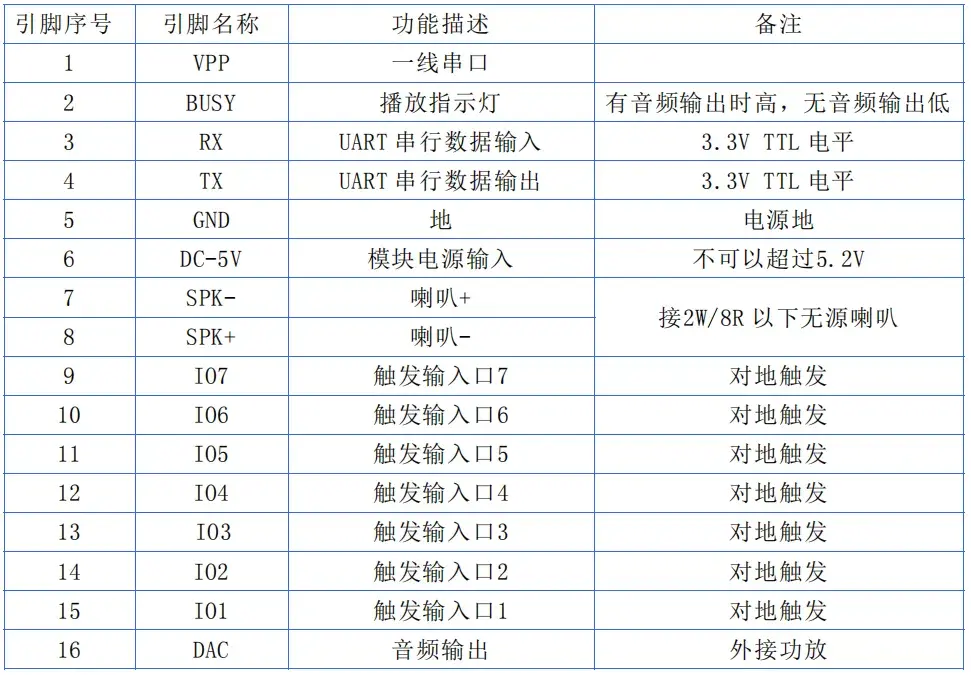

3.2引脚选择

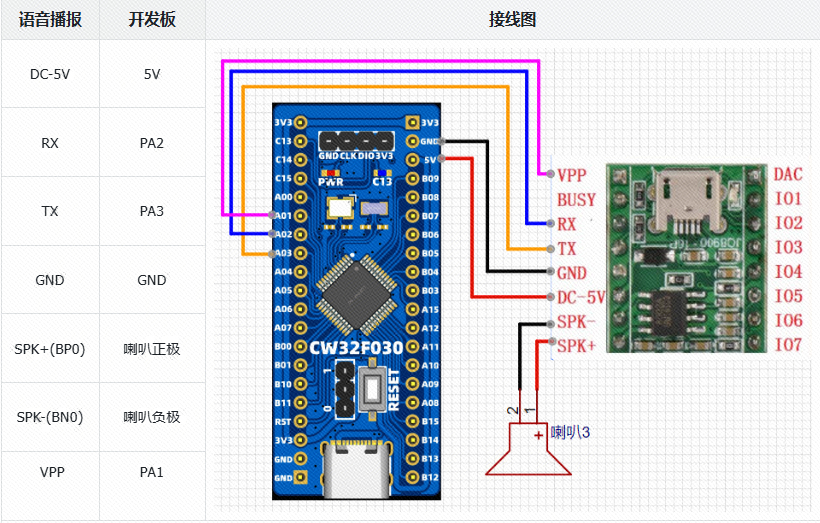

模块接线图
3.3移植至工程
移植步骤中的导入.c和.h文件与【CW32模块使用】DHT11温湿度传感器相同,只是将.c和.h文件更改为bsp_jq8900.c与bsp_jq8900.h。这里不再过多讲述,移植完成后面修改相关代码。
在文件bsp_jq8900.c中,编写如下代码。
/* * Change Logs: * Date Author Notes * 2024-06-25 LCKFB-LP first version */ #include "bsp_jq8900.h" #include "stdio.h" #include "string.h" unsigned char JQ8900_RX_BUFF[JQ8900_RX_LEN_MAX]; unsigned char JQ8900_RX_FLAG = 0; unsigned char JQ8900_RX_LEN = 0; /************************************************************ * 函数名称:JQ8900_USART_Init * 函数说明:连接JQ8900的初始化 * 型 参:bund=串口波特率 * 返 回 值:无 * 备 注:无 *************************************************************/ void JQ8900_USART_Init(unsigned int bund) { GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化结构体 BSP_JQ8900_GPIO_RCC_ENABLE(); // 使能GPIO时钟 BSP_JQ8900_UART_RCC_ENABLE(); // 使能UART时钟 GPIO_InitStruct.Pins = BSP_JQ8900_TX_PIN; // GPIO引脚 GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出 GPIO_InitStruct.Speed = GPIO_SPEED_HIGH; // 输出速度高 GPIO_Init(BSP_JQ8900_GPIO_PORT, &GPIO_InitStruct); // 初始化 GPIO_InitStruct.Pins = BSP_JQ8900_RX_PIN; // GPIO引脚 GPIO_InitStruct.Mode = GPIO_MODE_INPUT_PULLUP; // 上拉输入 GPIO_Init(BSP_JQ8900_GPIO_PORT, &GPIO_InitStruct); // 初始化 BSP_JQ8900_AF_UART_TX(); // UART_TX复用 BSP_JQ8900_AF_UART_RX(); // UART_RX复用 // 配置UART USART_InitTypeDef USART_InitStructure; USART_InitStructure.USART_BaudRate = bund; // 波特率 USART_InitStructure.USART_Over = USART_Over_16; // 配置USART的过采样率。 USART_InitStructure.USART_Source = USART_Source_PCLK; // 设置时钟源 USART_InitStructure.USART_UclkFreq = 64000000; //设置USART时钟频率(和主频一致即可) USART_InitStructure.USART_StartBit = USART_StartBit_FE; //RXD下降沿开始 USART_InitStructure.USART_StopBits = USART_StopBits_1; // 停止位1 USART_InitStructure.USART_Parity = USART_Parity_No ; // 不使用校验 USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 不使用流控 USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; // 收发模式 USART_Init(BSP_JQ8900_UART, &USART_InitStructure); // 初始化串口2 // 优先级,无优先级分组 NVIC_SetPriority(BSP_JQ8900_IRQ, 0); // UARTx中断使能 NVIC_EnableIRQ(BSP_JQ8900_IRQ); // 使能UARTx RC中断 USART_ITConfig(BSP_JQ8900_UART, USART_IT_RC, ENABLE); } /****************************************************************** * 函 数 名 称:JQ8900_USART_Send_Bit * 函 数 说 明:向JQ8900模块发送单个字符 * 函 数 形 参:ch=字符 * 函 数 返 回:无 * 作 者:LC * 备 注:无 ******************************************************************/ void JQ8900_USART_Send_Bit(unsigned char ch) { USART_SendData(BSP_JQ8900_UART, (uint8_t)ch); while( RESET == USART_GetFlagStatus(BSP_JQ8900_UART, USART_FLAG_TXE) ){} // 等待发送数据缓冲区标志置位 } /****************************************************************** * 函 数 名 称:JQ8900_USART_send_String * 函 数 说 明:向JQ8900模块发送字符串 * 函 数 形 参:str=发送的字符串 * 函 数 返 回:无 * 作 者:LC * 备 注:无 ******************************************************************/ void JQ8900_USART_send_String(unsigned char *str, unsigned int len) { while( len-- ) { JQ8900_USART_Send_Bit(*str++); } } //清除串口接收的数据 /****************************************************************** * 函 数 名 称:Clear_JQ8900_RX_BUFF * 函 数 说 明:清除JQ8900发过来的数据 * 函 数 形 参:无 * 函 数 返 回:无 * 作 者:LC * 备 注:无 ******************************************************************/ void Clear_JQ8900_RX_BUFF(void) { unsigned char i = JQ8900_RX_LEN_MAX-1; while(i) { JQ8900_RX_BUFF[i--] = 0; } JQ8900_RX_LEN = 0; JQ8900_RX_FLAG = 0; } /****************************************************************** * 函 数 名 称:JQ8900_Init * 函 数 说 明:JQ8900模块初始化 * 函 数 形 参:无 * 函 数 返 回:无 * 作 者:LC * 备 注:JQ8900的默认波特率是9600 ******************************************************************/ void JQ8900_Init(void) { JQ8900_USART_Init(9600);//默认波特率为9600 GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化结构体 BSP_JQ8900_GPIO_RCC_ENABLE(); // 使能GPIO时钟 GPIO_InitStruct.Pins = GPIO_JQ8900_APP; // GPIO引脚 GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出 GPIO_InitStruct.Speed = GPIO_SPEED_HIGH; // 输出速度高 GPIO_Init(BSP_JQ8900_GPIO_PORT, &GPIO_InitStruct); // 初始化 SET_JQ8900_APP(1); } /********************************************************** * 函 数 名 称:SendData * 函 数 功 能:一线串行通信控制 * 传 入 参 数:addr=发送的指令 * 函 数 返 回:无 * 作 者:LC * 备 注:无 **********************************************************/ void SendData ( unsigned char addr ) { unsigned char i; SET_JQ8900_APP(1); /*开始拉高 */ delay_us ( 500 ); SET_JQ8900_APP(0);/*开始引导码*/ delay_ms ( 4 );/*此处延时最少要大于2ms,官方建议4MS */ for ( i = 0; i < 8; i++ ) /*总共8位数据,从低位开始 */ { //数据总是从1开始 SET_JQ8900_APP(1); if ( addr & 0x01 ) { delay_us ( 1300 );/*3:1表示数据位1,每个位用两个脉冲表示 */ SET_JQ8900_APP(0); delay_us ( 500 ); } else { delay_us ( 500 );/*1:3表示数据位0 ,每个位用两个脉冲表示 */ SET_JQ8900_APP(0); delay_us ( 1300 ); } addr >>= 1; } SET_JQ8900_APP(1); delay_ms(10);//两个字节之间延时建议在10ms以上 } /****************************************************************** * 函 数 名 称:JQ8900_USART_IRQHandler * 函 数 说 明:连接JQ8900的串口中断服务函数 * 函 数 形 参:无 * 函 数 返 回:无 * 作 者:LC * 备 注:无 ******************************************************************/ void JQ8900_USART_IRQHandler(void) { if(USART_GetITStatus(BSP_JQ8900_UART,USART_IT_RC) != RESET) // 接收缓冲区不为空 { //接收数据 JQ8900_RX_BUFF[ JQ8900_RX_LEN ] = USART_ReceiveData(BSP_JQ8900_UART); #if DEBUG //测试,查看接收到了什么数据 printf("%c", JQ8900_RX_BUFF[ JQ8900_RX_LEN ]); #endif //接收长度限制 JQ8900_RX_LEN = ( JQ8900_RX_LEN + 1 ) % JQ8900_RX_LEN_MAX; JQ8900_RX_BUFF[JQ8900_RX_LEN] = '�'; //字符串结尾补 '�' JQ8900_RX_FLAG = SET; // 接收完成 USART_ClearITPendingBit(BSP_JQ8900_UART, USART_IT_RC); // 清除中断标志位 } }
在文件bsp_jq8900.h中,编写如下代码。
/* * Change Logs: * Date Author Notes * 2024-06-25 LCKFB-LP first version */ #ifndef _BSP_JQ8900_H_ #define _BSP_JQ8900_H_ #include "string.h" #include "board.h" //是否开启串口调试,查看WIFI回显数据 #define DEBUG 1 #define JQ8900_RX_LEN_MAX 250 //串口接收最大长度 /**************************** 串口配置 ****************************/ #define BSP_JQ8900_GPIO_RCC_ENABLE() __RCC_GPIOA_CLK_ENABLE() // 串口TX的端口时钟 #define BSP_JQ8900_UART_RCC_ENABLE() __RCC_UART2_CLK_ENABLE() // 串口2的时钟 #define BSP_JQ8900_AF_UART_TX() PA02_AFx_UART2TXD() #define BSP_JQ8900_AF_UART_RX() PA03_AFx_UART2RXD() #define BSP_JQ8900_GPIO_PORT CW_GPIOA // GPIO的端口 #define BSP_JQ8900_TX_PIN GPIO_PIN_2 // 串口TX的引脚 #define BSP_JQ8900_RX_PIN GPIO_PIN_3 // 串口RX的引脚 #define BSP_JQ8900_UART CW_UART2 // 串口2 #define BSP_JQ8900_IRQ UART2_IRQn // 串口2中断 #define BSP_JQ8900_IRQHandler UART2_IRQHandler // 串口2中断服务函数 #define GPIO_JQ8900_APP GPIO_PIN_1 #define SET_JQ8900_APP(x) GPIO_WritePin(BSP_JQ8900_GPIO_PORT, GPIO_JQ8900_APP, x?GPIO_Pin_SET:GPIO_Pin_RESET); void JQ8900_Init(void); void JQ8900_USART_send_String(unsigned char *str, unsigned int len); void SendData ( unsigned char addr ); void JQ8900_USART_Send_Bit(unsigned char ch); #endif
四、移植验证
在自己工程中的main主函数中,编写如下。
/* * Change Logs: * Date Author Notes * 2024-06-25 LCKFB-LP first version */ #include "board.h" #include "stdio.h" #include "bsp_uart.h" #include "bsp_jq8900.h" int32_t main(void) { //下一曲(没有指定曲目则从1开始一直播报到最后) uint8_t send_buff[4] = {0xAA,0x06,0x00,0xB0}; board_init(); uart1_init(115200U); JQ8900_Init(); printf("Start...rn"); while(1) { //两线串口测试 JQ8900_USART_send_String(send_buff,4); delay_ms(3000); } }
移植现象:
移植现象:持续播报模块内部的全部语音。
模块移植成功案例代码:
链接:https://pan.baidu.com/s/1XcBxcE_BNWIzfEHu9G5c1g?pwd=LCKF
提取码:LCKF
